SCHEDA TECNICA
ALTEZZA 1130 mm. LUNGHEZZA 1130 mm. LARGHEZZA 510 mm.
VELOCITÀ' DI PROFILATURA VARIABILE DA 0 A 4 MT / 1'
SPESSORE MIN. PROFILABILE 0,25 mm. SPESSORE MAX. PROFILABILE 1 mm.
DIAMETRO MIN. TUBO 4 mm. DIAMETRO MAX. TUBO 10 mm.
ALIMENTAZIONE 380 Volt + N. POTENZA 1,2 kW.
PESO 380 Kg PESO CON IMBALLO 496 Kg.

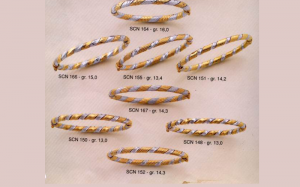

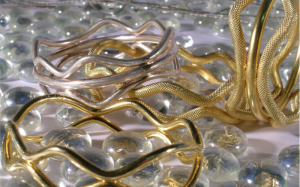

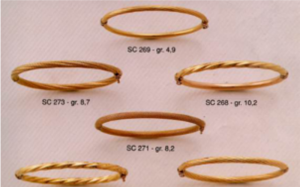

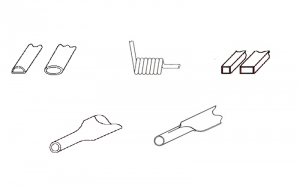

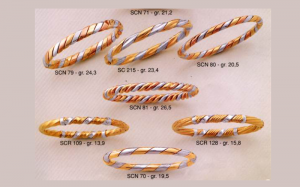

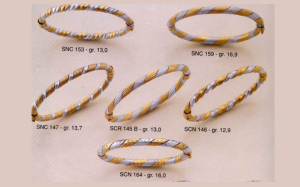

La macchina permette di ricavare dalla piattina di partenza, con apposita attrezzatura, tubi di diversi diametri saldati sui lembi. La profilatura viene eseguita facendo passare il nastro fra le successive coppie di rulli con profilo appositamente disegnato. La saldatura dei lembi viene effettuata posizionando con apposito braccio regolabile, l'ugello di saldatura in corrispondenza della coppia di rulli in bronzo che chiudono i due bordi. Questa coppia di rulli è dotata di un sistema di raffreddamento a circolazione di liquido. Per consentire la variazione di spessore, anche micrometrica, della piattina, ogni coppia di rulli profilatori è munita di un semplice sistema a vite che consente la regolazione col solo intervento su un apposito volantino. Il basamento in lamiera d'acciaio elettrosaldata permette la massima accessibilità a tutti gli organi della macchina e contribuisce con la sua struttura alla silenziosità di funzionamento. La macchina nel suo complesso risulta estremamente compatta in rapporto alle elevate prestazioni. La trasmissione del movimento alle coppie di rulli profilatori è ottenuta mediante un sistema a catena e ingranaggi. Tutte le parti in rotazione della macchina sono realizzate tramite cuscinetti volventi a sfere o rulli, prelubrificati e stagni, esenti quindi da manutenzione. La motorizzazione della macchina è costituita da un gruppo motoriduttore comandato da un variatore elettronico che consente di variare la velocità dei rulli.
