SCHEDA TECNICA
ALTEZZA 1150 mm LARGHEZZA 700 mm LUNGHEZZA 550 mm
N. GIRI SEGA 2800
MAX DIAMETRO SPIRALE 80 mm MIN DIAMETRO SPIRALE 14 mm
MAX DIAMETRO FILO SPIRALE 8 mm
PRESSIONE ARIA COMPRESSA 4 Atm POTENZA 0,30 hp ALIMENTAZIONE 380 Volt
PESO 60 Kg. PESO CON IMBALLO 110 Kg.

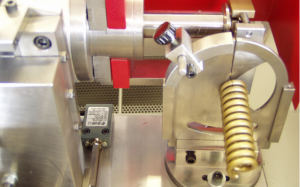

Macchina adatta per tagliare segmenti di spirale vuota senza avere scarti. La macchina a un corpo porta spirali che racchiude tutte le regolazioni necessarie per ottenere i segmenti voluti: Facile sostituzione della spina porta spirale, regolazione della perpendicolarità del filo della spirale rispetto alla sega, regolazione di una battuta radiale che determina l’ampiezza dell’arco di spirale desiderato. Il gruppo porta sega comprende il motore al quale è solidale un mandrino a doppi cuscinetti ed è montato su di slitta che determina la regolazione dell’altezza di taglio della sega, il tutto scorrevole su di una slitta a cuscinetti assiali. Il comando di avanzamento del taglio è azionato pneumaticamente e la velocità è regolata tramite un deceleratore idraulico di pressione. La fase di taglio è raffreddata tramite lubrificazione forzata. Tutta la macchina è racchiusa in un carter, che raccoglie sia la limatura che i pezzi tagliati. Attraverso lo sportello con serratura, posto sul basamento in lamiera, è possibile accedere alla vasca di decantazione ed alla pompa di lubrificazione.
